Licht an, Film ab – auf dem Los Angeles Campus produ­ziert das Medi­en­un­ter­nehmen NBCUni­versal täglich Fern­seh­for­mate von Nach­richten bis Unter­hal­tungs­shows. Hinter fesselnden Szenen steckt auch ein zentrales Kühlt­um­system, das für ange­nehme Tempe­ra­turen in Büro­ge­bäuden sowie mehreren Fernseh- und Tonstu­dios sorgt. Hier ist die passende Kühlung beson­ders wichtig, da sich solche Produk­ti­ons­um­ge­bungen durch die Abwärme der Technik aufheizen. Doch dann fallen immer wieder Motoren im Kühl­turm­sys­temaus. Um Produk­ti­ons­stopps zu vermeiden, wendet sich NBCUni­versal an den Rundum-Dienst­leister für Klima­technik Air Condi­tio­ning Solu­tions Inc. (ACS), der bereits die Lüftung in mehreren Gebäuden auf ihrem Campus moder­ni­siert hat. ACS nimmt das betrof­fene System unter die Lupe – und wird schnell fündig: die Venti­la­toren dreier Kühl­türme sind kaputt und müssen ersetzt werden.

Sende­pause im Kühl­turm­system

Damit die Studios bei NBCUni­versal schön kühl bleiben, kommt ein Kalt­was­ser­system (chilled water system) zum Einsatz. Darin nimmt Kühl­wasser über einen Konden­sator die Abwärme aus den Studios und Büro­ge­bäuden auf. Anschlie­ßend wird das aufge­wärmte Wasser zu den Kühl­türmen gepumpt. Hier wird es versprüht, während Venti­la­toren Luft durch den Turm leiten. Ein Teil des Wassers verdunstet, wodurch Wärme abge­führt wird und das verblei­bende Wasser abkühlt. Das kühle Wasser wird dem Kreis­lauf wieder zuge­führt.

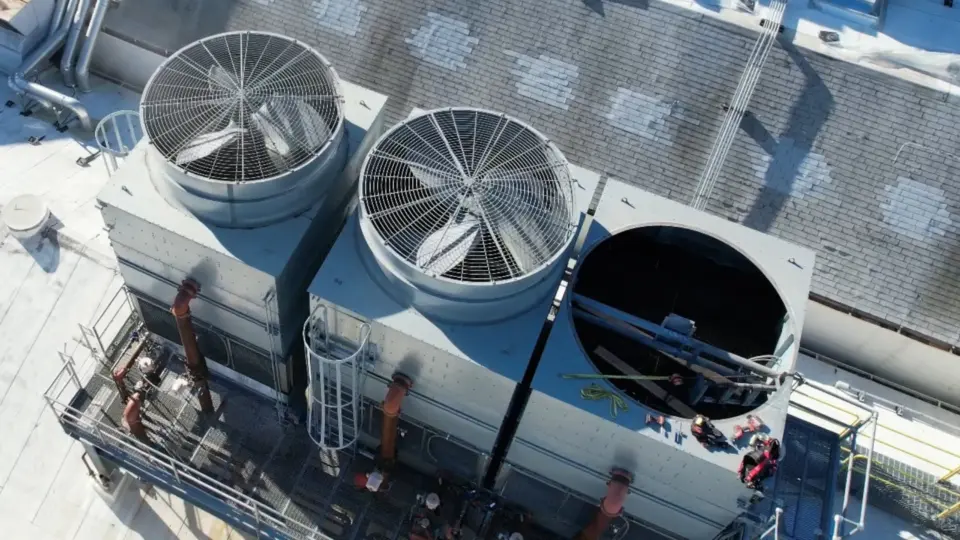

Doch die Kühl­türme bringen ein typi­sches Problem mit sich. Chino Romo, Account Manager bei ACS, erklärt: „Wie die meisten Kühl­türme haben auch die bei NBCUni­versal nur einen Venti­lator, der die verbrauchte, warme Luft abführt. Fällt dieser aus, bricht die gesamte Kühl­leis­tung des Turms plötz­lich weg.“ Dieses Risiko ist hoch, denn die instal­lierten riemen­ge­trie­benen AC‑Ventilatoren sind veraltet und gelten als beson­ders stör­an­fällig.

Ein einge­spieltes Team

Für die Ausstat­tung der Kühl­türme mit neuen Venti­la­toren wendet sich ACS an ebm-papst. Chino Romo sagt: „Seit 2019 arbeiten wir für unsere Retro­fits mit ebm-papst zusammen. Der große Vorteil unserer Part­ner­schaft ist, dass wir uns direkt über die indi­vi­du­ellen Anwen­dungen austau­schen. Dadurch erhalten wir für jedes Projekt das passende Produkt.“ Im Fall von NBCUni­versal sind das Axial­ven­ti­la­toren der AxiBlade Produkt­reihe: „Sie bieten genug Volu­men­strom, um ausrei­chend warme Luft abzu­führen. Auch für die anspruchs­vollen Einbau­be­din­gungen in Kühl­türmen eignen sich die AxiBlade optimal.“

„Gemeinsam mit ebm-papst tauschen wir uns über die indi­vi­du­ellen Anwen­dungen aus und erhalten für jedes Projekt das passende Produkt.“

Chino Romo, Account Manager bei Air Condi­tio­ning Solu­tions

Da das aufge­wärmte Wasser in den Kühl­türmen versprüht wird, müssen die Venti­la­toren stän­digem Spritz­wasser stand­halten. Zudem kommen in der indus­tri­ellen Kühlung Chemi­ka­lien wie Reini­gungs­mittel, Biozide und Rost­ver­hin­derer zum Einsatz. Diesen Anfor­de­rungen wappnen sich die AxiBlade mit einem IP55-zerti­fi­zierten Gehäuse, korro­si­ons­festem Mate­rial und der ebm-papst Umwelt­schutz­klasse H2+C. Die sagt aus, dass das Produkt selbst unter solchen Bedin­gungen dauer­haft beständig bleibt – weil es über lange Zeit mit realen Umwelt­ein­flüssen von ebm-papst geprüft wurde.

Damit der Betrieb des Kalt­was­ser­sys­tems lang­an­hal­tend gesi­chert ist, ersetzt ACS pro Kühl­turm einen alten AC-Venti­lator mit jeweils sechs neuen AxiBlade, ange­ordnet als FanGrid. Romo erklärt: „Sollte einer der Venti­la­toren ausfallen, über­nehmen die übrigen einfach dessen Leis­tung. So passieren defi­nitiv keine Ausfälle mehr und die Produk­tion läuft unge­stört.“

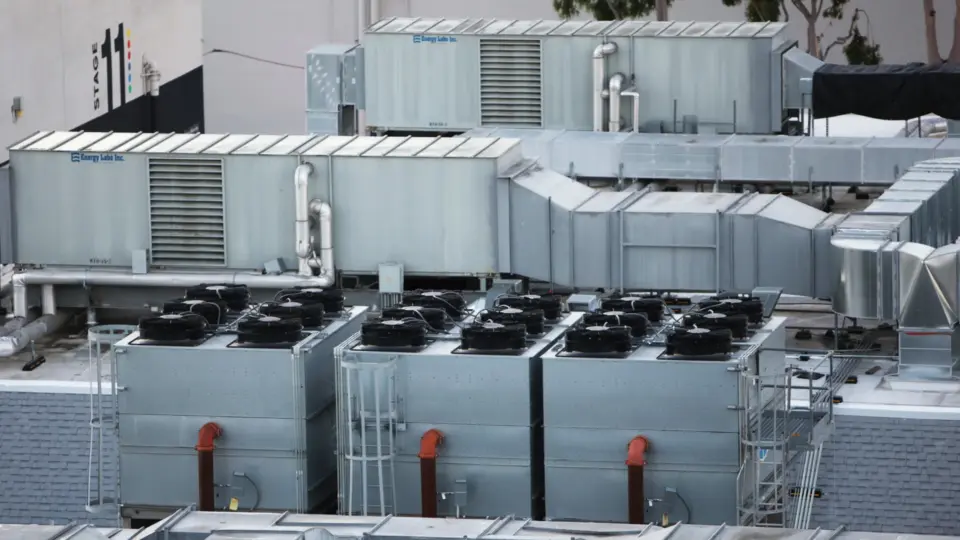

Jeweils sechs AxiBlade Venti­la­toren sorgen im FanGrid für opti­male Betriebs­si­cher­heit. (Bild | ACS)

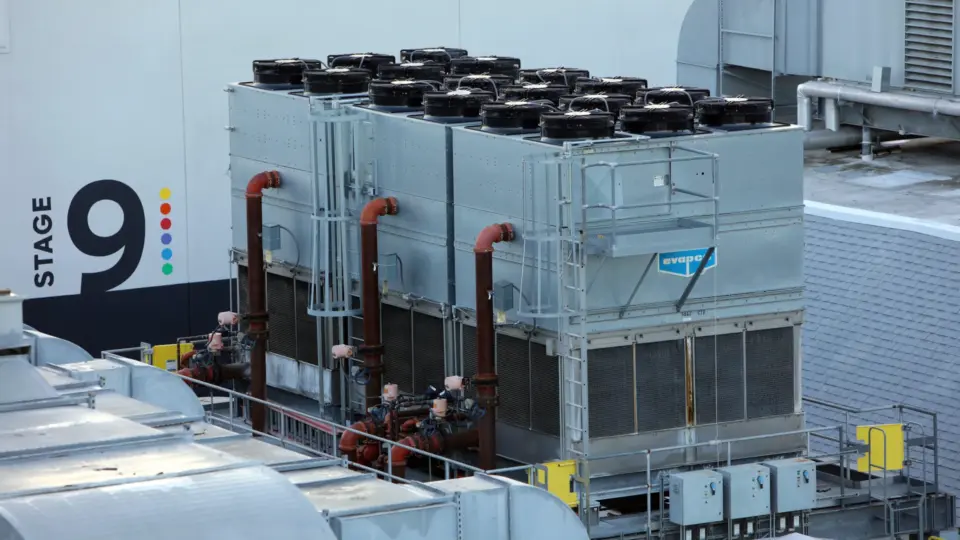

Die AxiBlade Venti­la­toren bieten trans­por­tieren die aufge­wärmte Luft aus den Kühl­türmen ab. (Bild | ACS)

Fort­set­zung folgt

NBCUni­versal ist schon fast ein alter Hase im Raum­klima-Busi­ness Über die Jahre hat das Unter­nehmen bei mehreren Moder­ni­sie­rungs­pro­jekten auf seinem Campus mit ACS und ebm-papst zusam­men­ge­ar­beitet. An einem anderen NBCUni­versal Standort instal­lierten sie bei einem Retrofit eines vier­zigstö­ckigen Büro­ge­bäudes 240 neue ebm-papst Venti­la­toren und sicherten damit die Frisch­luft­zu­fuhr. Und das nächste Projekt ist schon in Planung: Drei weitere Kühl­türme sollen ein Retrofit bekommen – damit auch dort die Studios ohne Einschrän­kungen und mit ange­nehmer Raum­luft auf Sendung sind.

Wind- und wetter­fest

Die Umwelt­klassen wurden von ebm-papst entwi­ckelt und beschreiben, wie wider­stands­fähig Venti­la­toren und Motoren gegen­über Feuch­tig­keit, direkter Wasser­ein­wir­kung und anderen korro­siven Umge­bungs­be­din­gungen sind. Im Gegen­satz zu IP-Schutz­arten berück­sich­tigen die Umwelt­klassen reale Einsatz­be­din­gungen. In aufwen­digen Lang­zeit- und Lebens­dau­er­tests werden Tempe­ra­tur­wechsel, Feuch­tig­keit, Bereg­nung und chemi­sche Einflüsse kombi­niert geprüft, um die Zuver­läs­sig­keit der Produkte über ihre gesamte Lebens­dauer sicher­zu­stellen.
