Die Anfor­de­rungen an moderne kälte- und luft­tech­ni­sche Systeme haben sich in den letzten Jahren deut­lich verän­dert. Neben klas­si­schen Kenn­größen wie Volu­men­strom und Druck stehen heute insbe­son­dere Ener­gie­ef­fi­zienz, Regel­bar­keit, Geräusch­ver­halten und System­in­te­gra­tion im Fokus. Gleich­zeitig verschärfen regu­la­to­ri­sche Anfor­de­rungen die Bewer­tung von Venti­la­toren zuneh­mend auf System­ebene.

Vor diesem Hinter­grund hat sich die EC-Tech­no­logie als Stan­dard für Venti­la­to­ren­an­triebe etabliert. Ihr Vorteil ergibt sich nicht aus einer einzelnen Eigen­schaft, sondern aus dem Zusam­men­spiel von Effi­zienz, intel­li­genter Rege­lung und System­in­te­gra­tion.

Funk­ti­ons­prinzip und tech­ni­sche Grund­lagen der EC-Tech­no­logie

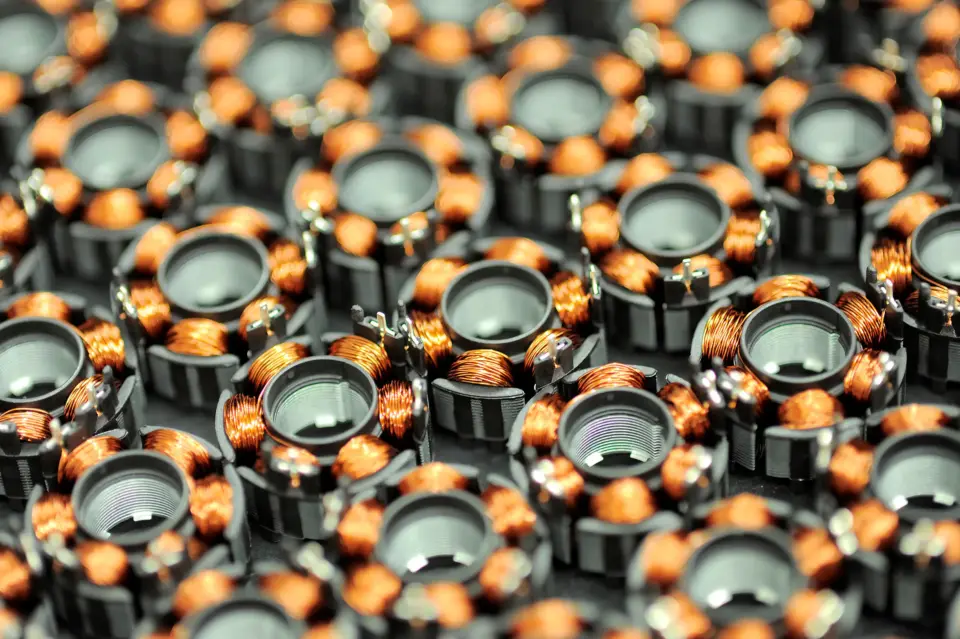

EC-Motoren sind perma­nent­ma­gne­t­erregte Synchron­ma­schinen mit inte­grierter Leis­tungs­elek­tronik. Die Kommu­tie­rung erfolgt elek­tro­nisch, wodurch mecha­ni­sche Verschleiß­teile entfallen und eine präzise Steue­rung des Strom­flusses möglich ist.

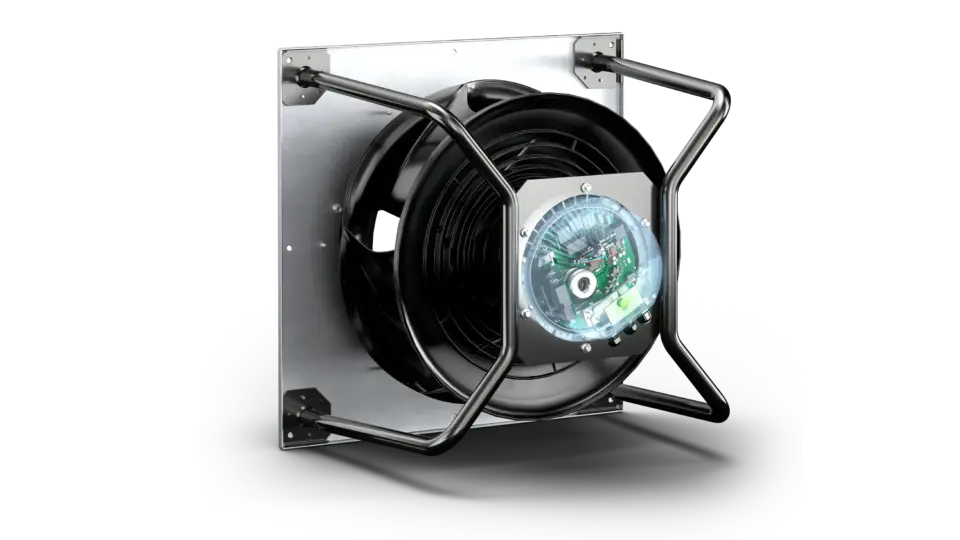

Die Elek­tronik über­nimmt dabei mehrere Funk­tionen gleich­zeitig: Sie wandelt Wech­sel­strom in Gleich­strom, erzeugt ein varia­bles Dreh­feld und synchro­ni­siert dieses mit der Rotor­po­si­tion. Dadurch entsteht ein verlust­op­ti­mierter Betrieb mit gleich­mä­ßigem Dreh­mo­ment. Im Gegen­satz zu AC-Systemen ist die Rege­lung direkt inte­griert. Der Venti­lator wird somit als mecha­tro­ni­sches Gesamt­system ausge­führt, in dem Motor, Elek­tronik und Rege­lung optimal aufein­ander abge­stimmt sind.

Diese Inte­gra­tion ermög­licht:

• stufen­lose Dreh­zahl­re­ge­lung
• stabile Betriebs­füh­rung
• Inte­gra­tion in über­ge­ord­nete Systeme

AC vs. EC-Tech­no­logie: Tech­ni­scher Vergleich

Krite­rium	AC-Tech­no­logie	EC-Tech­no­logie
Motor­prinzip	Asyn­chron mit Schlupf	Synchron mit Perma­nent­ma­gnet
Rege­lung	extern notwendig	inte­griert
Dreh­zahl­ver­halten	begrenzt variabel	stufenlos
Wirkungs­grad	last­ab­hängig	hoch über gesamten Bereich
System­in­te­gra­tion	gering	hoch

Der zentrale Unter­schied liegt im Schlupf: Beim AC-Motor entstehen system­be­dingte Verluste durch die Diffe­renz zwischen Dreh­feld und Rotor. EC-Motoren vermeiden diese Verluste durch synchronen Betrieb.

Physi­ka­li­sche Ursa­chen für die höhere Effi­zienz der EC-Tech­no­logie

Die höhere Effi­zienz ergibt sich aus mehreren Effekten: Beim AC-Motor wird das Dreh­mo­ment über indu­zierte Rotor­ströme erzeugt – ein Verlust­me­cha­nismus, der konstruk­ti­ons­be­dingt ist. EC-Motoren nutzen statt­dessen Perma­nent­ma­gnete und erzeugen das Dreh­mo­ment direkt. Dadurch entfallen Rotor­ver­luste voll­ständig. Gleich­zeitig sorgt die elek­tro­ni­sche Kommu­tie­rung für eine exakte Strom­füh­rung und mini­miert Blind­leis­tung. Zusätz­lich werden EC-Venti­la­toren als Direkt­an­triebs­sys­teme ausge­führt, wodurch weitere Verluste durch externe Kompo­nenten vermieden werden. Der entschei­dende Punkt: Die Effi­zienz entsteht auf System­ebene, nicht nur im Motor.

Bedarfs­ge­rechter Betrieb als zentraler Effi­zi­enz­hebel

In realen Anwen­dungen bleibt der Luft­be­darf selten konstant. Der erfor­der­liche Volu­men­strom und damit auch der Betriebs­punkt des Venti­la­tors verän­dern sich in Abhän­gig­keit von den jewei­ligen Betriebs­be­din­gungen.

Für solche varia­blen Betriebs­zu­stände ist die Dreh­zahl­re­ge­lung in der Regel die tech­nisch beste Art, die Venti­la­tor­leis­tung an den tatsäch­li­chen Bedarf anzu­passen. Eine Dros­se­lung verschiebt zwar den Arbeits­punkt, redu­ziert den Ener­gie­be­darf jedoch meist nicht im glei­chen Maß.

Die Venti­la­tor­ge­setze beschreiben das aero­dy­na­mi­sche Skalie­rungs­ver­halten des Venti­la­tors und eignen sich gut, um grund­le­gende Trends zu veran­schau­li­chen. Als erste Nähe­rung ändert sich der luft­sei­tige Leis­tungs­be­darf des Lauf­rads mit der dritten Potenz der Dreh­zahl (P ~ n³). Die gemes­sene Effi­zienz und die elek­tri­sche Eingangs­leis­tung des kompletten Venti­la­tor­sys­tems müssen jedoch immer am tatsäch­li­chen Betriebs­punkt bewertet werden.

Ein verein­fachtes Beispiel verdeut­licht den Trend: Wird die Dreh­zahl eines Venti­la­tors von 100 % auf 80 % redu­ziert, sinkt der theo­re­ti­sche Leis­tungs­be­darf des Lauf­rads auf rund 51 % des Refe­renz­werts. Bei 50 % Dreh­zahl liegt dieser theo­re­ti­sche Wert bei rund 12,5 %. In der Praxis hängen die tatsäch­liche elek­tri­sche Leis­tungs­auf­nahme und die reali­sier­baren Einspa­rungen jedoch immer vom Gesamt­system ab – also unter anderem von Motor, Kommu­tie­rungs­elek­tronik, Venti­la­tor­de­sign und Einbau­si­tua­tion.

Der wesent­liche Punkt bleibt: Bei Anwen­dungen mit varia­blen Last­pro­filen liegt das größte Einspar­po­ten­zial typi­scher­weise im effi­zi­enten Teil­last­be­trieb und nicht im dauer­haften Betrieb bei Voll­last. Gerade hier spielt die EC-Tech­no­logie ihre Stärken aus, da die inte­grierte Elek­tronik eine stufen­lose Anpas­sung der Dreh­zahl an die jewei­ligen Anfor­de­rungen ermög­licht und damit einen deut­li­chen Effi­zi­enz­vor­teil im Teil­last­be­trieb schafft.

Netz­ver­halten und elek­tro­ma­gne­ti­sche Verträg­lich­keit (EMV) bei EC‑Ventilatoren

Die Nutzung von Leis­tungs­elek­tronik ist eine zentrale Voraus­set­zung für die hohe Effi­zienz und Regel­bar­keit von EC‑Ventilatoren. Gleich­zeitig bringt sie spezi­fi­sche Anfor­de­rungen im Hinblick auf das elek­tri­sche Netz­ver­halten mit sich. Da EC‑Antriebe intern mit Gleich­richter, Zwischen­kreis und Inverter arbeiten, handelt es sich um nicht­li­neare Verbrau­cher. Der aufge­nom­mene Strom weicht daher vom idealen sinus­för­migen Verlauf ab und enthält Ober­schwin­gungen (Harmo­nics). Diese Verzer­rungen lassen sich als Total Harmonic Distor­tion (THD) beschreiben und können sowohl die Netz­qua­lität als auch das Verhalten anderer ange­schlos­sener Verbrau­cher beein­flussen.

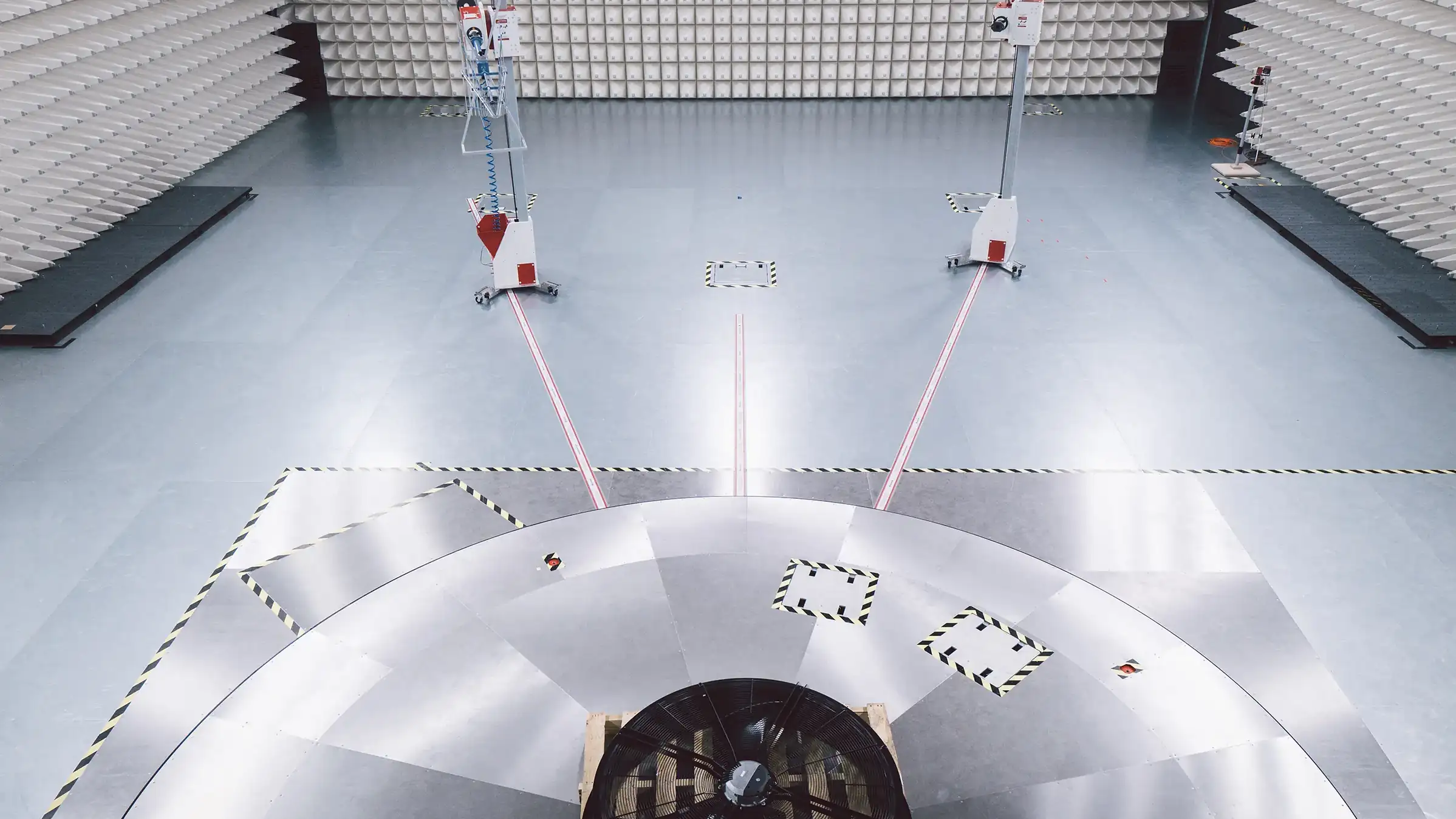

Für die Inte­gra­tion in indus­tri­elle und raum­luft­tech­ni­sche Systeme ist daher eine gezielte EMV‑Auslegung erfor­der­lich. Moderne EC‑Ventilatoren berück­sich­tigen diese Aspekte bereits in der Entwick­lung: Durch abge­stimmte Filter­kon­zepte, opti­mierte Schalt­stra­te­gien und eine sorg­fäl­tige Ausle­gung der Leis­tungs­elek­tronik wird sowohl die leitungs­ge­bun­dene als auch die abge­strahlte Stör­aus­sen­dung mini­miert. Zusätz­lich wird die Stör­fes­tig­keit gegen­über externen Einflüssen geprüft, um einen stabilen Betrieb auch in komplexen Anlagen sicher­zu­stellen. ebm‑papst nutzt hierfür umfang­reiche EMV‑Laborinfrastrukturen mit verschie­denen Mess­um­ge­bungen und Prüf­ka­pa­zi­täten für unter­schied­lichste Appli­ka­tionen. Dadurch können sowohl Emis­sionen als auch Immu­nität syste­ma­tisch vali­diert und opti­miert werden. Die zentrale Heraus­for­de­rung lautet dabei: Wie lässt sich trotz leis­tungs­elek­tro­ni­scher Anbin­dung ein möglichst netz­freund­li­ches Verhalten des Venti­la­tors reali­sieren?

Aktiv-PFC: Leis­tungs­fak­tor­kor­rektur zur Reduk­tion von Netz­rück­wir­kungen

Eine zentrale tech­no­lo­gi­sche Antwort auf diese Heraus­for­de­rung ist die aktive Leis­tungs­fak­tor­kor­rektur (Active Power Factor Correc­tion, Aktiv-PFC). Ohne entspre­chende Maßnahmen führt die nicht­li­neare Strom­auf­nahme von EC Antrieben zu einem ungüns­tigen Leis­tungs­faktor: Strom und Span­nung sind phasen­ver­schoben, und der Strom­ver­lauf enthält zusätz­liche Ober­schwin­gungen. Dies redu­ziert die nutz­bare Wirk­leis­tung und erhöht gleich­zeitig die Belas­tung des Versor­gungs­netzes. Aktiv PFC Schal­tungen greifen gezielt in dieses Verhalten ein. Sie formen den aufge­nom­menen Strom aktiv so, dass er möglichst sinus­förmig verläuft und phasen­gleich zur Netz­span­nung ist. Dadurch wird der Leis­tungs­faktor deut­lich verbes­sert und die Rück­wir­kungen auf das elek­tri­sche Netz redu­ziert.

Für die Praxis ergeben sich daraus mehrere entschei­dende Vorteile: Die Ober­schwin­gungs­be­las­tung wird redu­ziert, die Energie wird effi­zi­enter über­tragen und die Netz­sta­bi­lität steigt – insbe­son­dere in Anlagen mit vielen parallel betrie­benen Venti­la­toren, wie beispiels­weise in Rechen­zen­tren oder großen Lüftungs­sys­temen. Damit fungiert Aktiv-PFC nicht isoliert als Funk­tion der Leis­tungs­elek­tronik, sondern als inte­graler Bestand­teil eines durch­ge­hend opti­mierten Gesamt­sys­tems, das sowohl effi­zient als auch netz­ver­träg­lich arbeitet.

Tech­no­lo­gie­füh­rer­schaft und Erfah­rung

Die EC-Tech­no­logie wurde von ebm-papst bereits vor über 50 Jahren in Venti­la­toren einge­setzt und konti­nu­ier­lich weiter­ent­wi­ckelt.

Diese Erfah­rung zeigt sich insbe­son­dere in:

• robusten Gesamt­sys­temen
• hoher Zuver­läs­sig­keit
• opti­mierter System­in­te­gra­tion

Die Kombi­na­tion aus Erfah­rung und Inno­va­tion bildet die Grund­lage für den heutigen Stand der Technik.

FAQ – Häufige Fragen zur EC-Tech­no­logie

Fazit zur EC-Tech­no­logie in der Venti­la­to­ren­technik

Die EC-Tech­no­logie stellt heute den Stand der Technik in der Venti­la­to­ren­technik dar. Ihre Stärke liegt insbe­son­dere im Zusam­men­spiel von hoher Ener­gie­ef­fi­zienz, präziser Regel­bar­keit und inte­grierter System­funk­tio­na­lität. Im Gegen­satz zu klas­si­schen Antriebs­kon­zepten wird der Venti­lator nicht mehr isoliert betrachtet, sondern als Teil eines vernetzten Gesamt­sys­tems, dessen Betriebs­punkt konti­nu­ier­lich an reale Anfor­de­rungen ange­passt werden kann. Dadurch lassen sich Ener­gie­ver­luste vermeiden und gleich­zeitig Stabi­lität, Geräusch­ver­halten und Lebens­dauer opti­mieren.
